Lithium-ionbatterijtechnologie is een belangrijk platform geworden voor draagbare elektronica, elektrische mobiliteit, industriële apparatuur, energieopslag, robotica en vele andere elektrisch aangedreven systemen. Zijn aantrekkingskracht komt voort uit de combinatie van relatief hoge specifieke energie, oplaadbare werking, flexibele pakketarchitectuur en compatibiliteit met geavanceerde batterijbeheersystemen. Het selecteren van een geschikte accu is echter niet simpelweg een kwestie van het kiezen van de hoogst beschikbare capaciteit. Het volledige ontwerp omvat celchemie, nominale spanning, capaciteit, ontladingssnelheid, laadomstandigheden, thermisch gedrag, celopstelling, beschermingsarchitectuur, afmetingen van de behuizing, communicatievereisten, connectorontwerp, blootstelling aan het milieu en transportoverwegingen. Verschillende chemische samenstellingen kunnen heel verschillend gedrag veroorzaken, ook al behoren ze tot dezelfde brede, op lithium gebaseerde familie. Cilindrische cellen, buidelcellen en andere formaten creëren ook verschillende mechanische en thermische ontwerpmogelijkheden. Een goed ontworpen batterijpakket begint daarom met de belasting van de apparatuur en de gebruiksomgeving, en werkt vervolgens terug naar celselectie, elektrische architectuur, bescherming, thermisch beheer, testen en uiteindelijke integratie.
Inhoudsopgave
Klik op een onderwerp om direct naar de sectie te gaan.
- 1. Waarom wordt oplaadbare lithiumtechnologie zo wijdverbreid gebruikt?
- 2. Hoe slaat een oplaadbare lithiumcel energie op en geeft deze vrij?
- 3. Welke celchemie moeten ingenieurs vergelijken?
- 4. Hoe verhouden spanning, capaciteit en energie zich tot elkaar?
- 5. Waarom zijn de afvoersnelheid en de C-snelheid belangrijk?
- 6. Hoe beschermt een batterijbeheersysteem het pakket?
- 7. Hoe beïnvloeden celformaten het pakketontwerp?
- 8. Hoe moet thermisch beheer worden ontworpen?
- 9. Waar moet op worden gelet bij het opladen van een lithiumbatterij?
- 10. Hoe ondersteunen batterijpakketten verschillende toepassingen?
- 11. Welke veiligheids- en transportfactoren zijn van belang?
- 12. Welke veel voorkomende fouten bij het selecteren van batterijen moeten worden vermeden?
- 13. Wat moet een professionele batterijspecificatie bevatten?
- 14. Veelgestelde vragen
Waarom wordt oplaadbare lithiumtechnologie zo wijdverbreid gebruikt?
Oplaadbare lithiumbatterijen zijn aantrekkelijk omdat ze een aanzienlijke hoeveelheid elektrische energie kunnen opslaan in een relatief compact pakket, terwijl ze herhaalde laad- en ontlaadcycli ondersteunen. Hun flexibele elektrische architectuur stelt fabrikanten ook in staat pakketten te bouwen voor zeer verschillende spannings- en capaciteitsvereisten.
De technologie wordt nu gebruikt in een breed scala aan apparatuur. Draagbare elektronica heeft compacte stroombronnen nodig. Platforms voor elektrische mobiliteit hebben batterijen nodig die zowel energie als stroom kunnen leveren binnen een beperkte fysieke ruimte. Industriële apparatuur kan een voorspelbaar ontladingsgedrag gedurende langere bedrijfsperioden vereisen. Energieopslagsystemen kunnen prioriteit geven aan de levensduur van de cyclus, thermische stabiliteit, monitoring en gecontroleerd opladen.
Deze toepassingen delen een gemeenschappelijk principe: de batterij moet voldoen aan de elektrische en mechanische eisen van de apparatuur.
Dat klinkt eenvoudig, maar apparatuur in de echte wereld werkt zelden op een enkele constante belasting. Een motor kan tijdens het opstarten een hoge stroom verbruiken en een veel lagere stroom zodra deze de bedrijfssnelheid bereikt. Een draagbaar apparaat kan afwisselen tussen slaap-, stand-by-, communicatie- en topprestatiemodi. Een mobiele robot kan gedurende dezelfde werkcyclus accelereren, stoppen, klimmen en hulpmotoren bedienen.
De batterij moet daarom reageren op de veranderende stroomvraag en tegelijkertijd binnen de ontworpen elektrische en thermische limieten blijven.
Goed ontworpen lithiumcellen kunnen aanzienlijke energie leveren in verhouding tot hun massa en volume, en ondersteunen compacte apparatuurarchitecturen.
Cellen kunnen in serie- en parallelle combinaties worden gerangschikt om verschillende spannings- en capaciteitsplatforms te creëren.
De juiste oplaadbare chemicaliën kunnen herhaalde laad- en ontlaadcycli onder gecontroleerde bedrijfsomstandigheden ondersteunen.
Batterijbeheersystemen kunnen elektrische en thermische omstandigheden bewaken en meerdere beschermingslagen bieden.
Waarom verpakkingsontwerp net zo belangrijk is als celselectie
Een cel is slechts de basisbouwsteen. Zodra meerdere cellen zijn gecombineerd, introduceert het systeem aanvullende technische vereisten. Cellen moeten in balans blijven. Stroompaden moeten correct worden ontworpen. Elektrische verbindingen hebben passende isolatie en mechanische ondersteuning nodig. De behuizing moet de cellen beschermen zonder te voorkomen dat warmte de verpakking verlaat.
Voor veel industriële toepassingen heeft het accupakket ook een externe connector, laadinterface, zekering, communicatie-interface, montagestructuur of servicescheiding nodig. Deze elementen kunnen de uiteindelijke grootte en prestaties van de rugzak beïnvloeden.
Waarom toepassingsvereisten voorop staan
Het is gebruikelijk om de batterijselectie te starten vanuit een voorkeurscelmodel. Een betrouwbaarder proces begint bij de apparatuur.
De ingenieur moet eerst de bedrijfsspanning, gemiddelde belasting, piekbelasting, bedrijfsduur, oplaadomstandigheden, omgevingstemperatuur, fysieke ruimte, trillingen en vereiste communicatie- of beveiligingsfuncties identificeren. Alleen dan moeten de celchemie en de pakketstructuur worden geselecteerd.
Hoe slaat een oplaadbare lithiumcel energie op en geeft deze vrij?
Een oplaadbare lithiumcel slaat energie op via omkeerbare elektrochemische reacties. Tijdens het opladen drijft elektrische energie lithiumionen van de ene elektrodestructuur naar de andere. Tijdens de ontlading bewegen de ionen zich terug door de elektrolyt, terwijl elektronen door het externe circuit reizen om de aangesloten apparatuur van stroom te voorzien.
De basiscel bevat verschillende kritische elementen, waaronder een positieve elektrode, negatieve elektrode, separator, elektrolyt, stroomcollectoren en beschermende verpakking.
Positieve elektrode
Het positieve elektrodemateriaal heeft een sterke invloed op de bedrijfsspanning, de energiekarakteristieken, het thermische gedrag en andere prestatie-eigenschappen van de cel. Verschillende kathodechemieën kunnen daarom heel verschillend celgedrag veroorzaken.
Negatieve elektrode
De negatieve elektrode maakt in veel oplaadbare lithiumsystemen gewoonlijk gebruik van een materiaal op koolstofbasis. Het biedt een gastheerstructuur voor lithiumionen tijdens opladen en ontladen.
Scheidingsteken
De separator scheidt elektrisch de positieve en negatieve elektroden, terwijl ionentransport door de elektrolyt mogelijk is. De integriteit ervan is uiterst belangrijk omdat direct elektrisch contact tussen de elektroden een ernstige interne fout kan veroorzaken.
Elektrolyt
De elektrolyt zorgt voor een ionentransportpad tussen de elektroden. De formulering en stabiliteit ervan beïnvloeden het elektrische en thermische gedrag van de cel.
Huidige verzamelaars
Stroomcollectoren brengen elektronen over tussen het actieve elektrodemateriaal en de externe elektrische aansluitingen. Hun constructie beïnvloedt de weerstand en thermische prestaties.
Cel behuizing
De behuizing biedt mechanische bescherming en regelt hoe de interne materialen omgaan met de externe omgeving. Cilindrische, prismatische en buidelcellen gebruiken verschillende huisvestingsbenaderingen.
| Celelement | Hoofdfunctie | Ontwerpbelang |
|---|---|---|
| Positieve elektrode | Neemt deel aan de opslag en afgifte van lithium-ionen | Sterke invloed op spanning, energie en stabiliteit |
| Negatieve elektrode | Bevat lithium tijdens het fietsen | Beïnvloedt de capaciteit, het snelheidsvermogen en het cyclusgedrag |
| Scheidingsteken | Zorgt voor elektrische scheiding | Cruciaal voor de interne veiligheid |
| Elektrolyt | Maakt ionentransport mogelijk | Beïnvloedt de geleidbaarheid en elektrochemische stabiliteit |
| Huidige verzamelaars | Draag elektronenstroom | Beïnvloed weerstand en warmteontwikkeling |
| Huisvesting | Biedt fysieke insluiting | Beïnvloedt mechanische bescherming en thermisch beheer |
Laden en ontladen zijn omkeerbare processen, geen identieke spiegelbeelden
Bij opladen en ontladen zijn er verschillende elektrische omstandigheden. Het opladen wordt geregeld door de lader en het batterijbeheersysteem, terwijl het ontladen wordt aangestuurd door de aangesloten apparatuur.
Dit onderscheid is van belang omdat een accu een bepaalde stroom kan leveren zonder noodzakelijkerwijs geschikt te zijn om met dezelfde stroom te laden.
Waarom de celtemperatuur verandert tijdens bedrijf
Cellen hebben interne weerstand. Wanneer er stroom vloeit, wordt een deel van de energie omgezet in warmte. De hoeveelheid warmte hangt af van stroom, weerstand, bedrijfstemperatuur, celconditie en andere elektrochemische factoren.
Naarmate de stroom toeneemt, kan de warmteontwikkeling snel toenemen. Dit is één van de redenen waarom hoogwaardige batterijtoepassingen een zorgvuldig thermisch ontwerp vereisen.
De elektrochemische cel is dus nog maar het begin. Het laatste pakket moet de spanning, stroom, temperatuur, mechanische spanning en laadomstandigheden controleren, zodat de cel binnen het gespecificeerde werkingsvenster blijft.
Welke celchemie moeten ingenieurs vergelijken?
“Lithiumbatterij” is niet één enkele chemie. Er bestaan verschillende kathodesystemen, en deze kunnen aanzienlijk verschillen wat betreft energiedichtheid, thermische stabiliteit, spanningskarakteristieken, vermogen, cyclusgedrag en aanbevolen toepassingen.
Lithium-ijzerfosfaat
Lithiumijzerfosfaat, gewoonlijk afgekort als LFP, staat bekend om zijn sterke thermische stabiliteit en lange cyclusprestaties onder geschikte bedrijfsomstandigheden. De nominale celspanning is lager dan die van sommige nikkelrijke lithiumverbindingen, dus het pakket heeft een andere serieconfiguratie nodig om dezelfde systeemspanning te bereiken.
LFP wordt vaak overwogen voor stationaire opslag, back-upsystemen, zonne-energiesystemen en toepassingen waarbij de levensduur en thermische eigenschappen bijzonder belangrijk zijn.
NMC-chemie
Nikkel-mangaan-kobaltoxidesystemen worden gewoonlijk beschreven als NMC. Deze cellen kunnen een hogere energiedichtheid bieden dan veel LFP-ontwerpen, waardoor ze aantrekkelijk zijn voor gewichtsgevoelige toepassingen.
De wisselwerking is dat het systeem een zorgvuldig thermisch en oplaadbeheer vereist, en dat de exacte kenmerken afhankelijk zijn van de celformulering.
LCO-chemie
Lithiumkobaltoxide wordt veelvuldig gebruikt in consumentenelektronica. Het kan een hoge energiedichtheid bieden, maar de thermische en cyclische eigenschappen maken zorgvuldig batterijbeheer en applicatiecontrole belangrijk.
NCA-chemie
Nikkel-kobalt-aluminiumsystemen zijn een andere hoogenergetische lithiumchemie. Ze zijn gebruikt in toepassingen die een hoge energiedichtheid vereisen, maar thermisch en veiligheidsontwerp op pakketniveau blijven essentieel.
Waarom chemie uit de applicatie moet worden gekozen
De juiste chemie hangt af van de apparatuurtaak en niet van een universele rangorde.
Vaak gekozen waar thermische stabiliteit, levensduur en langdurige werking belangrijk zijn.
Vaak geselecteerd waar energiedichtheid en evenwichtige vermogensprestaties belangrijk zijn.
Vaak geassocieerd met compacte consumentenelektronica-toepassingen die een hoge energiedichtheid vereisen.
Gebruikt in geselecteerde hoogenergetische toepassingen waar zorgvuldige elektrische en thermische controle vereist is.
| Scheikunde | Typische kracht | Typische ontwerpfocus |
|---|---|---|
| LFP | Thermische stabiliteit en cycluscapaciteit | Pakketgewicht, spanningsplatform, langdurig gebruik |
| NMC | Energiedichtheid en uitgebalanceerde prestaties | Thermisch beheer en bescherming |
| LCO | Hoge energiedichtheid | Thermisch beheer en gecontroleerd opladen |
| NCA | Hoog energievermogen | Thermische controle, bescherming en operationele limieten |
Waarom chemie niet mag worden geselecteerd uit marketinglabels
Twee cellen die met dezelfde chemie zijn beschreven, kunnen zich nog steeds verschillend gedragen vanwege de elektrodeformulering, het productieproces, de deeltjesstructuur, het elektrolytsysteem, het ontwerp van de separator, de celgrootte en de kwaliteitscontrole.
Daarom zou professionele selectie feitelijke technische gegevens moeten onderzoeken in plaats van uitsluitend te vertrouwen op een chemielabel.
Celmatching is net zo belangrijk
Cellen die in hetzelfde pakket zijn verbonden, moeten nauw op elkaar afgestemde kenmerken hebben. Aanzienlijke verschillen in capaciteit, interne weerstand of ladingstoestand kunnen tijdens bedrijf onbalans veroorzaken.
Dit is vooral belangrijk bij in serie geschakelde pakketten, waarbij dezelfde stroom door elke cel in de string stroomt.
Hoe verhouden spanning, capaciteit en energie zich tot elkaar?
Batterijspecificaties bevatten vaak meerdere cijfers die gemakkelijk te verwarren zijn. Spanning, capaciteit, vermogen en energie beschrijven verschillende kenmerken.
Spanning
Spanning vertegenwoordigt het elektrische potentieel van de batterij. In een batterijpakket voegen in serie geschakelde cellen hun spanningen toe.
Een seriereeks van tien cellen met een nominale celspanning van ongeveer 3,6 V zou bijvoorbeeld een nominale pakketspanning hebben van ongeveer 36 V.
Capaciteit
Capaciteit wordt doorgaans uitgedrukt in ampère-uren, of Ah. Het geeft aan hoeveel lading de batterij kan leveren onder gespecificeerde testomstandigheden.
Capaciteit mag niet worden geïnterpreteerd als een vaste hoeveelheid, onafhankelijk van stroom, temperatuur, ontladingsafsluiting en testmethode.
Energie
Opgeslagen elektrische energie wordt gewoonlijk uitgedrukt in wattuur. Een vereenvoudigde relatie is:
Energie (Wh) ≈ Spanning (V) × Capaciteit (Ah)
Deze relatie is nuttig voor systeemschattingen in een vroeg stadium. De daadwerkelijk bruikbare energie zal afhangen van de ontladingsomstandigheden, conversieverliezen, bedrijfslimieten, temperatuur en de regelstrategie.
Stroom
Vermogen is de snelheid waarmee energie wordt geleverd. Een batterij kan een aanzienlijke hoeveelheid opgeslagen energie hebben, maar toch ongeschikt zijn voor een toepassing die een zeer hoge momentane stroom vereist.
Daarom moeten capaciteit en vermogen altijd afzonderlijk worden beoordeeld.
| Parameter | Eenheid | Wat het de ingenieur vertelt |
|---|---|---|
| Nominale spanning | V | Elektrisch spanningsplatform |
| Capaciteit | Ah | Laadopslagcapaciteit onder gedefinieerde omstandigheden |
| Energie | Wh | Geschatte opgeslagen elektrische energie |
| Stroom | W of kW | Snelheid van levering van elektrische energie |
| Huidig | A | Elektrische belasting of laadstroom |
Serie versus parallelle verbindingen
Serieschakelingen verhogen vooral de spanning. Parallelle verbindingen vergroten vooral de capaciteit en het stroomvermogen.
Een 10S3P-pakket bevat bijvoorbeeld tien cellen of celgroepen in serie en drie parallelle paden. De exacte spanning en capaciteit zijn afhankelijk van de individuele celwaarden.
Waarom verpakkingsberekeningen operationele marges nodig hebben
De theoretische energie berekend op basis van de nominale spanning en de nominale capaciteit is niet altijd beschikbaar voor de apparatuur. Limieten voor batterijbeheer kunnen volledige ontlading of volledige lading voorkomen om de cellen te beschermen.
Temperatuur verandert ook het praktische capaciteits- en vermogensgedrag. Koude omstandigheden kunnen de interne weerstand vergroten en het beschikbare vermogen verminderen, terwijl hoge temperaturen de afbraak kunnen versnellen.
Waarom het spanningsplatform belangrijk is voor de apparatuur
Motoren, omvormers, besturingskaarten, laders, relais en andere componenten zijn ontworpen rond specifieke spanningsbereiken.
Een accu met een hogere capaciteit is niet automatisch compatibel als de systeemspanning verkeerd is. Omgekeerd kan een accu met de juiste spanning nog steeds ongeschikt zijn als de huidige capaciteit onvoldoende is.
Waarom zijn de afvoersnelheid en de C-snelheid belangrijk?
De capaciteit van een batterij beschrijft niet volledig hoe snel deze energie kan vrijgeven. De ontladingssnelheid is van cruciaal belang voor motoren, elektrisch gereedschap, drones, robotica, tractieapparatuur en andere systemen met een aanzienlijke piekstroomvraag.
C-tarief begrijpen
C-rate drukt de stroom uit ten opzichte van de capaciteit van de batterij. Een 1C-ontlading betekent dat de stroom numeriek gelijk is aan de nominale capaciteit in ampère-uren.
Voor een accu van 20 Ah komt een ontlading van 1C overeen met 20 A. Een ontlading van 2C komt overeen met 40 A, afhankelijk van de feitelijke specificaties van de accu.
Continue versus piekstroom
Sommige toepassingen verbruiken slechts enkele seconden of minuten een hoge stroom, terwijl andere continu een hoge stroom vereisen.
Een batterij die een korte piek kan ondersteunen, is mogelijk niet geschikt voor continu gebruik op hoge snelheid, omdat aanhoudende stroom meer warmte creëert en een grotere elektrochemische belasting op de cellen legt.
Interne weerstand
Interne weerstand veroorzaakt spanningsval en warmteontwikkeling wanneer er stroom vloeit. Een hogere stroom vergroot het effect.
De batterij kan daarom onder zware belasting een lagere klemspanning vertonen dan onder lichte belasting, ook al blijft de nominale spanning onveranderd.
Elektrisch gereedschap en mobiele apparatuur
Toepassingen zoals elektrisch gereedschap, scooters, robots en drones kunnen korte uitbarstingen van hoge stroom vereisen. In deze gevallen zijn hoogwaardige cellen, verbindingen met lage weerstand, adequate thermische routes en een BMS met de juiste classificatie belangrijk.
| Profiel laden | Typische vereiste | Belangrijk kenmerk van de batterij |
|---|---|---|
| Continu met laag vermogen | Stabiele stroom gedurende lange perioden | Capaciteit en lage zelfontlading |
| Matige variabele belasting | Veranderende huidige vraag | Evenwichtige energie- en krachtcapaciteit |
| Hoog vermogen intermitterend | Korte uitbarstingen van hoge stroom | Hoogwaardige cellen en thermische respons |
| Continu met hoog vermogen | Aanhoudende verhoogde stroom | Continue ontlading en sterk thermisch beheer |
Waarom het ontwerp van connectoren en bedrading er ook toe doet
Een accupakket met een hoge stroomsterkte heeft meer nodig dan alleen maar krachtige cellen. Connectoren, nikkelstrips, rails, draden, zekeringen, relais en schakelaars hebben allemaal weerstand.
Als een klein onderdeel een knelpunt wordt, levert de batterij mogelijk niet het verwachte vermogen, zelfs als de cellen zelf daartoe in staat zijn.
Uitschakeling van de afvoer
Elektronica voor batterijbeheer kan voorkomen dat de pack-spanning onder de gespecificeerde limiet daalt. Dit beschermt de cellen tegen overmatige ontlading.
Het afkappunt moet worden gedefinieerd in overeenstemming met de eisen van de chemie- en celfabrikant, en mag niet als universeel worden beschouwd.
Hoe beschermt een batterijbeheersysteem het pakket?
Een batterijbeheersysteem, gewoonlijk een BMS genoemd, bewaakt en regelt belangrijke elektrische en thermische omstandigheden binnen het batterijpakket.
Het BMS is vooral belangrijk in pakketten met meerdere cellen, omdat individuele cellen zich niet altijd identiek gedragen. Zelfs kleine verschillen kunnen groter worden bij herhaalde laad- en ontlaadcycli.
Bescherming tegen overbelasting
Het BMS kan de cel- of pakketspanning bewaken en het opladen stoppen of verminderen wanneer een gedefinieerde bovengrens wordt bereikt.
Bescherming tegen overontlading
Het BMS kan de belasting loskoppelen wanneer de batterij een gedefinieerde lagere spanningsdrempel bereikt.
Overstroombeveiliging
Als de stroom het gedefinieerde veilige bedrijfsbereik overschrijdt, kan het GBS een beschermende reactie activeren. Dit kan helpen cellen, bedrading, connectoren en schakelcomponenten te beschermen.
Kortsluitbeveiliging
Een kortsluiting kan een zeer grote stroom veroorzaken in een pad met lage impedantie. Beveiligingscircuits en passende zekeringen zijn daarom belangrijke onderdelen van de pakketarchitectuur.
Temperatuurbewaking
Temperatuursensoren kunnen op geselecteerde punten in de verpakking worden geplaatst. Het BMS kan temperatuurinformatie gebruiken om het laden, ontladen of beide te beperken wanneer de temperatuur buiten het toegestane bereik komt.
Celbalancering
In serie geschakelde cellen kunnen geleidelijk verschillen in ladingstoestand ontwikkelen. Balanceren helpt deze verschillen te verkleinen, zodat de seriereeks uniformer werkt.
Volgt individuele cellen of groepen en detecteert omstandigheden die gedefinieerde operationele limieten naderen.
Meet laad- en ontlaadstroom en ondersteunt overstroombeveiliging.
Helpt de werking te controleren wanneer de cel- of pakkettemperatuur buiten het toegestane bereik komt.
Helpt bij het handhaven van een meer consistente ladingstoestand tussen in serie geschakelde cellen.
| BMS-functie | Doel | Typische beschermende actie |
|---|---|---|
| Bescherming tegen overbelasting | Voorkom een te hoge celspanning | Stop of beperk het opladen |
| Bescherming tegen overontlading | Voorkom overmatige celuitputting | Ontkoppel de belasting |
| Overstroombeveiliging | Voorkom overmatige stroom | Sluit de stroom af of beperk deze |
| Kortsluitbeveiliging | Reageer op abnormale stroompaden | Snelle elektrische isolatie |
| Temperatuurbescherming | Voorkom werking buiten de thermische grenzen | Beperk het opladen of ontladen |
| Balanceren | Verminder spanningsverschillen tussen seriecellen | Gecontroleerde balanceerstroom |
Slimme GBS-functies
Geavanceerde BMS-platforms kunnen communicatie bieden via interfaces zoals CAN, RS485, UART, Bluetooth of andere protocollen, afhankelijk van het ontwerp.
Communicatie kan informatie verschaffen over de laadstatus, accuspanning, stroom, temperatuur, alarmen, bedrijfsstatus en diagnostische gegevens.
Waarom BMS-selectie moet passen bij het pakket
Een BMS moet compatibel zijn met het aantal cellen in serie, de celchemie, de laadspanning, de ontlaadstroom, de temperatuursensoren en de connectorarchitectuur.
Een BMS ontworpen voor één spanningsplatform of chemie mag niet automatisch worden hergebruikt voor een ander pakket.
Hoe beïnvloeden celformaten het pakketontwerp?
Het celformaat bepaalt veel meer dan alleen het fysieke uiterlijk. Het beïnvloedt hoe cellen worden gerangschikt, gekoeld, verbonden, omsloten, onderhouden en beschermd.

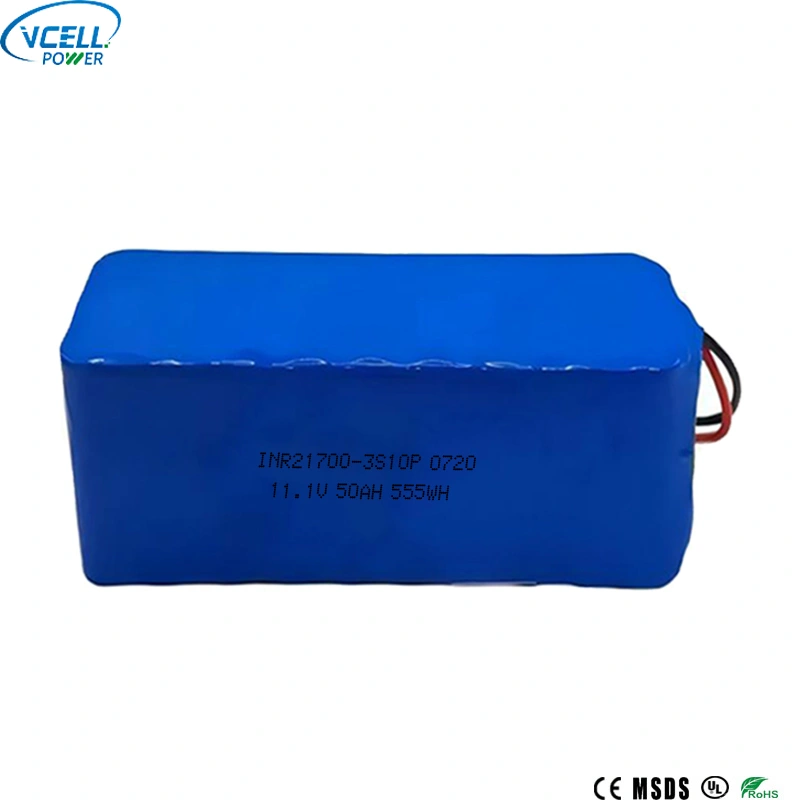

Cilindrische cellen
Cilindrische cellen zoals de formaten 18650, 21700 en 26650 worden veel gebruikt in oplaadbare batterijpakketten. Hun gestandaardiseerde cilindrische afmetingen kunnen de geautomatiseerde assemblage vereenvoudigen en het gemakkelijker maken om modulaire verpakkingsstructuren te creëren.
Cilindrische cellen creëren echter ruimtes tussen aangrenzende cellen. Thermische trajecten en mechanische bevestiging moeten daarom zorgvuldig worden ontworpen.
Zakcellen
Zakcellen gebruiken een flexibele gelamineerde verpakking in plaats van een stijf cilindrisch of metalen blikje. Hun vorm kan een sterke verpakkingsflexibiliteit bieden, wat handig is bij apparatuur met een ongebruikelijke interne geometrie.
Bij het ontwerp van de verpakking moet rekening worden gehouden met mechanische compressie en bescherming tegen zwelling of lekrijden.
Prismatische cellen
Prismatische cellen gebruiken een stijve rechthoekige behuizing. Hun geometrie kan beter gebruik maken van rechthoekige ruimtes, wat bepaalde lay-outs voor grote verpakkingen kan vereenvoudigen.
Waarom het celformaat de koeling beïnvloedt
Warmte moet zich van de elektrochemische reactiezone naar de omgeving verplaatsen. De celgeometrie bepaalt het pad dat beschikbaar is voor de warmte om te vertrekken.
Een dicht opeengepakte cilindrische opstelling kan een heel ander thermisch gedrag vertonen dan een platte zakconfiguratie.
| Celformaat | Belangrijkste structurele karakter | Typische ontwerpfocus |
|---|---|---|
| Cilindrisch | Stevige ronde behuizing | Celafstand, onderlinge verbinding, geautomatiseerde montage, koeling |
| Zakje | Flexibele gelamineerde behuizing | Mechanische ondersteuning, compressie, zwellingsbeheer |
| Prismatisch | Stevige rechthoekige behuizing | Verpakkingsdichtheid, thermisch pad, structurele integratie |
Celopstelling
De serie-parallelle configuratie definieert het uiteindelijke batterijplatform. Een 13S7P-configuratie geeft bijvoorbeeld dertien seriegroepen en zeven parallelle cellen binnen elke groep aan.
Een dergelijke architectuur kan worden geselecteerd om een doelspanning en -capaciteit te bereiken, terwijl het binnen de huidige mogelijkheden van elke individuele cel blijft.
Gelaste versus mechanische verbindingen
Cellen kunnen met elkaar worden verbonden via gelaste lipjes, rails, flexibele connectoren of andere methoden, afhankelijk van het pakketontwerp.
De verbindingsweerstand moet laag en mechanisch stabiel blijven. Slechte verbindingen kunnen plaatselijke verwarming en spanningsverlies veroorzaken.
Pak behuizing
De behuizing moet de cellen beschermen tegen stoten, vocht, stof, trillingen en onbedoeld contact en tegelijkertijd voldoende ventilatie of warmteoverdrachtsvermogen bieden.
De behuizing moet ook passende toegang bieden tot connectoren, servicecomponenten en communicatie-interfaces.
Het celformaat is daarom een ontwerpbeslissing op systeemniveau. De kleinste fysieke opstelling is niet altijd de beste opstelling als deze thermische, mechanische, montage- of serviceproblemen veroorzaakt.
Hoe moet thermisch beheer worden ontworpen?
De temperatuur heeft een grote invloed op de prestaties, de veiligheid, het oplaadgedrag en de celconditie van lithiumbatterijen. Thermisch beheer moet daarom worden overwogen tijdens het pakketontwerp en niet worden toegevoegd nadat de elektrische architectuur is voltooid.
Warmteopwekking
Stroom die door de interne weerstand vloeit, genereert warmte. Elektronische componenten zoals MOSFET's, schakelaars, weerstanden en DC-DC-converters kunnen ook warmte produceren.
Wanneer verschillende componenten in een kleine behuizing werken, kan hun gecombineerde warmteafgifte de interne pakkettemperatuur aanzienlijk verhogen.
Temperatuurgradiënten
Niet elke cel in een roedel ervaart dezelfde thermische omgeving. Cellen nabij het midden van een dicht pakket kunnen meer warmte vasthouden dan cellen nabij een buitenmuur.
Een ongelijkmatige temperatuur kan leiden tot verschillend elektrisch gedrag tussen cellen, waardoor de onbalans in de loop van de tijd kan toenemen.
Passief thermisch beheer
Passieve strategieën kunnen thermische kussens, geleidende platen, warmteverspreiders, gecontroleerde celafstanden en thermisch geleidende behuizingen omvatten.
Deze oplossingen kunnen effectief werken wanneer de warmteontwikkeling gematigd is en de omgeving voldoende warmteafvoer biedt.
Actief thermisch beheer
Systemen met een hoog vermogen vereisen mogelijk geforceerde luchtkoeling, vloeistofkoeling of een andere actieve strategie voor thermisch beheer.
De juiste methode is afhankelijk van de warmteopwekking, de beschikbare ruimte, de omgevingsomstandigheden, de onderhoudsvereisten en de systeemcomplexiteit.
| Thermische strategie | Typisch gebruik | Belangrijke overweging |
|---|---|---|
| Celafstand | Matige krachtpakketten | Breng de luchtstroom in evenwicht met de verpakkingsgrootte |
| Thermisch kussen | Warmteoverdracht van pakket naar behuizing | Materiaalgeleiding en compressie |
| Warmteverspreider | Verdeel plaatselijke warmte | Contactoppervlak en thermische weerstand |
| Geforceerde lucht | Systemen met een hoger vermogen | Luchtstroompad, stof, geluid, onderhoud |
| Vloeistofkoeling | Toepassingen met hoog vermogen | Complexiteit, afdichting, pomp, service, lekkagecontrole |
Werking bij hoge temperaturen
Een verhoogde temperatuur kan verouderingsprocessen in lithiumcellen versnellen. Een pakket dat herhaaldelijk bij hoge temperaturen werkt, kan sneller capaciteitsverlies of veranderingen in de interne weerstand ervaren.
Werking bij lage temperaturen
Koude temperaturen kunnen de interne weerstand vergroten en het beschikbare vermogen verminderen. Opladen bij zeer lage temperaturen kan ook problematisch zijn vanwege bepaalde chemicaliën en omstandigheden.
Logica voor batterijbeheer kan daarom het opladen beperken wanneer de temperatuur buiten het acceptabele bereik valt.
Plaatsing van thermische sensoren
Temperatuursensoren moeten zo worden geplaatst dat ze betekenisvolle informatie over de verpakking verschaffen. Het meten van alleen de behuizingswand geeft mogelijk niet nauwkeurig de heetste celgroep weer.
Verbindingen met hoge stromen en vermogenselektronica verdienen mogelijk ook afzonderlijke temperatuurmonitoring.
Waar moet op worden gelet bij het opladen van een lithiumbatterij?
Opladen is een gecontroleerd elektrochemisch proces en moet altijd worden afgestemd op de celchemie, de pakketspanning, de BMS-architectuur en de specificatie van de lader.
CC/CV-opladen
Veel oplaadbare lithiumsystemen gebruiken een oplaadmethode met constante stroom en constante spanning. De lader levert in eerste instantie gecontroleerde stroom. Zodra de doelspanning is bereikt, houdt de lader de spanning vast terwijl de stroom geleidelijk afneemt.
De exacte laadspanning en -stroom zijn afhankelijk van de celchemie en het pakketontwerp.
Laad spanning
De maximale laadspanning is chemiespecifiek. Het aanleggen van een onjuiste spanning kan de cellen beschadigen of een gevaarlijke bedrijfssituatie veroorzaken.
Laadstroom
De laadstroom moet worden beperkt tot de gespecificeerde oplaadcapaciteit van de cel of het pakket. Een hoge laadstroom kan de warmteontwikkeling en elektrochemische stress vergroten.
Compatibiliteit van oplader en batterij
De lader moet specifiek worden ontworpen voor het spanningsplatform en de chemie van de accu. Van een oplader die voor het ene batterijtype is bedoeld, mag niet worden aangenomen dat hij geschikt is voor een ander type, simpelweg omdat de connector fysiek vergelijkbaar is.
| Oplaadfactor | Waarom het ertoe doet | Wat moet er bij elkaar passen |
|---|---|---|
| Batterijchemie | Bepaalt oplaadlimieten | Oplaadprofiel van de oplader |
| Pakspanning | Definieert de doellaadspanning | Uitgangsspanning van de lader |
| Laadstroom | Beïnvloedt hitte en celstress | Laadstroomlimiet van de batterij |
| GBS | Biedt bewaking en bescherming | BMS-spannings-, stroom- en temperatuurlimieten |
| Temperatuur | Beïnvloedt de laadveiligheid | Toegestaan laadtemperatuurbereik |
Opladen bij lage temperatuur
Sommige lithiumverbindingen mogen niet onder een bepaalde temperatuurdrempel worden opgeladen. Het BMS kan daarom het opladen verhinderen totdat de cellen weer op een acceptabele temperatuur zijn.
Ontwerp van oplaadbehuizing
Een accu kan tijdens het opladen warmte genereren, vooral bij hogere stroomsterkte. De oplader, het pakket, de kabels en de connectoren moeten zo worden geplaatst dat de warmte zich niet onnodig ophoopt.
Waarom het vervangen van opladers belangrijk is
Wanneer u een andere batterij vervangt door een lithiumbatterij, is de originele oplader mogelijk niet compatibel. Verschillende chemieën hebben verschillende laadcurves en spanningsvereisten.
De lader moet daarom worden behandeld als onderdeel van het accusysteem en niet als een niet-gerelateerd accessoire.
Hoe ondersteunen batterijpakketten verschillende toepassingen?
Verschillende apparatuur vereist verschillende batterijkarakteristieken. Dezelfde basislithiumtechnologie kan zeer verschillende producten ondersteunen, omdat cellen en pakketten kunnen worden geconfigureerd voor verschillende spanning, capaciteit, vermogen en mechanische vereisten.
Compacte apparaten geven vaak prioriteit aan energiedichtheid, een laag pakketvolume, stabiele output en integratie met geavanceerde elektronica voor energiebeheer.
Draagbare gereedschappen kunnen korte uitbarstingen van hoge stroom vereisen, waardoor stroomvoorziening, lage weerstand, thermische controle en duurzame connectoren belangrijk zijn.
Scooters, elektrische fietsen, golfkarretjes en lichte voertuigen vereisen een evenwicht tussen spanning, capaciteit, stroomsterkte, gewicht en trillingsweerstand.
Robots, AGV's, vloeronderhoudsmachines, back-upsystemen en draagbare instrumenten vereisen mogelijk een stabiele werking gedurende herhaalde werkcycli.
Stationaire opslagsystemen leggen vaak meer nadruk op cyclusprestaties, thermische stabiliteit, monitoring, behuizingsontwerp en gecontroleerd opladen.
Voor bewakingsapparatuur, draagbare systemen en autonome apparaten kunnen aangepaste behuizingen, connectoren, bescherming en temperatuurbeheer nodig zijn.
Draagbare elektronica
Kleine elektronica legt over het algemeen een sterke nadruk op pakketgrootte en energiedichtheid. Het pakket kan dun, gebogen of sterk aangepast zijn om in de productbehuizing te passen.
Omdat het apparaat lange perioden in stand-by kan staan en dan plotseling een piekverwerkingsvermogen nodig heeft, kunnen een lage zelfontlading en een stabiel spanningsgedrag ook belangrijk zijn.
Elektrische scooters en lichte mobiliteit
Mobiliteitstoepassingen maken vaak gebruik van spanningsplatforms zoals 24 V, 36 V, 48 V, 60 V of 72 V, afhankelijk van de systeemarchitectuur.
De piekmotorstroom kan aanzienlijk hoger zijn dan de gemiddelde stroom. Het pakket moet daarom de vereisten voor acceleratie en bergbeklimmen ondersteunen zonder overmatige spanningsval.
AGV's en mobiele robots
Geautomatiseerd geleide voertuigen en servicerobots kunnen gedurende een werkdag herhaaldelijk in actie komen. Hun batterijspecificaties moeten bewegingscycli, motorbelastingen, oplaadmogelijkheden, laadvermogen en omgevingsomstandigheden weerspiegelen.
Communicatie tussen de accu en de robotcontroller kan ook waardevol zijn voor rapportage over de laadstatus en systeemdiagnostiek.
Medische en industriële apparatuur
Draagbare medische en industriële apparaten kunnen sterk de nadruk leggen op voorspelbare spanningsoutput, lage zelfontlading, betrouwbaarheid en behuizingsintegratie.
De batterij moet ook worden ontworpen rond de oplaadprocedure en de gebruiksomgeving van de apparatuur.
Energieopslagsystemen
Stationaire opslagtoepassingen kunnen voorrang geven aan chemische stabiliteit, cyclusmogelijkheden, thermisch beheer, monitoring en foutbescherming boven het minimale verpakkingsgewicht.
Voor deze toepassingen wordt vaak LFP-chemie overwogen, omdat de eigenschappen ervan goed aansluiten bij stationair gebruik met lange cycli.
Aangepaste batterijprojecten
Maatwerkprojecten kunnen ongebruikelijke spanningsplatforms, connectorposities, communicatieprotocollen, compacte behuizingen of gespecialiseerde montagevoorzieningen vereisen.
Het engineeringproces moet beginnen met de uitrustingstekening en het elektrische belastingsprofiel. Dit helpt voorkomen dat er een celconfiguratie wordt geselecteerd die niet in de uiteindelijke behuizing past of niet aan de stroomvereisten voldoet.
| Sollicitatie | Primaire vereiste | Typische technische focus |
|---|---|---|
| Consumentenelektronica | Compacte energieopslag | Pakketgrootte, energiedichtheid, bescherming |
| Elektrisch gereedschap | Hoog kortstondig vermogen | Hoogwaardige cellen, BMS, thermische respons |
| Lichte elektrische mobiliteit | Energie plus piekmotorvermogen | Spanningsplatform, capaciteit, stroom, trillingen |
| AGV of robot | Herhaalde werkcycli | Levensduur van de cyclus, GBS-communicatie, thermisch beheer |
| Energie opslag | Langdurig fietsen | Thermische stabiliteit, cyclusprestaties, monitoring |
| Aangepaste uitrusting | Applicatiespecifieke integratie | Afmetingen, connectoren, bediening, behuizing |
Welke veiligheids- en transportfactoren zijn van belang?
De veiligheid van batterijen wordt bepaald door de interactie tussen celchemie, productiekwaliteit, mechanisch ontwerp, elektrische bescherming, laadcontrole, thermisch beheer en bedrijfsomstandigheden.
Fysieke bescherming
Cellen moeten worden beschermd tegen pletten, doorboren, overmatige trillingen en onbedoeld contact met geleidende voorwerpen.
De behuizing en interne steunen moeten de cellen stevig vasthouden en onnodige mechanische spanning vermijden.
Elektrische bescherming
Zekeringen, stroomonderbrekers, MOSFET-beveiligingstrappen, contactors en GBS-logica kunnen allemaal een rol spelen bij het voorkomen of beperken van abnormale stroomomstandigheden.
De beschermende architectuur moet worden ontworpen rond de maximale stroom- en foutscenario's van het pakket.
Thermische bescherming
Temperatuursensoren en beschermende logica helpen werking buiten aanvaardbare grenzen te voorkomen. Warmte moet ook een voorspelbaar pad uit de roedel hebben.
Isolatie
In serie geschakelde accupakketten kunnen relatief hoge spanningen bereiken. Elektrische isolatie tussen geleidende delen, celgroepen, rails en behuizingsoppervlakken is daarom essentieel.
Transportoverwegingen
Lithiumcellen en batterijpakketten zijn gereguleerd voor transport vanwege hun opgeslagen elektrochemische energie en het potentiële gevaar onder bepaalde omstandigheden.
Voor internationaal transport kunnen documenten nodig zijn zoals UN38.3-testdocumentatie, informatie over veiligheidsgegevens, transportbeoordelingen, geschikte verpakking, etikettering en modusspecifieke verzendprocedures.
De vereisten kunnen verschillen afhankelijk van het batterijtype, het wattuurvermogen, de laadstatus, de verpakking en de transportmodus.
| Veiligheidsgebied | Primaire zorg | Ontwerpbenadering |
|---|---|---|
| Mechanisch | Verplettering, impact, trillingen | Veilige behuizing en celsteunen |
| Elektrisch | Kortsluiting en overstroom | Zekering, GBS, schakelen, isolatie |
| Thermisch | Overmatige temperatuur | Sensorbewaking en warmteafvoer |
| Opladen | Verkeerde spanning of temperatuur | Compatibele oplader en oplaadbediening |
| Vervoer | Afhandeling en naleving van regelgeving | Testen, verpakken, etiketteren, documentatie |
Waarom certificering gekoppeld moet worden aan het daadwerkelijke product
Certificerings- en transportdocumenten zijn alleen nuttig als ze overeenkomen met de feitelijke geleverde cel- of pakketconfiguratie.
Er mag niet automatisch worden aangenomen dat een document dat voor één batterijmodel is afgegeven, betrekking heeft op een substantieel andere constructie.
Waarom montagekwaliteit belangrijk is
De veiligheid van batterijen wordt niet alleen bepaald door de celchemie. Laskwaliteit, connectorroutering, isolatiematerialen, GBS-montage, plaatsing van temperatuursensoren, zekeringinstallatie en behuizingsconstructie hebben allemaal invloed op het eindproduct.
Welke veel voorkomende fouten bij het selecteren van batterijen moeten worden vermeden?
De meest voorkomende batterijproblemen komen niet noodzakelijkerwijs voort uit defecte cellen. Velen beginnen met onvolledige specificaties of niet-overeenkomende componenten.
- Alleen op capaciteit kiezen:Een hoger Ah-vermogen garandeert geen voldoende ontladingsvermogen.
- Systeemspanning negeren:De accuspanning moet overeenkomen met de elektrische architectuur van de apparatuur.
- Piekstroom negeren:Het opstarten en accelereren van de motor kan veel meer stroom vereisen dan bij gemiddeld gebruik.
- Gebruik van de verkeerde chemie:Verschillende chemieën hebben verschillende spannings-, thermische, oplaad- en cycluskarakteristieken.
- Gebruik van een ongeschikte oplader:Laadprofielen moeten overeenkomen met de batterijchemie en de pakketspanning.
- Thermische belasting onderschatten:Packs met een hoge stroomsterkte hebben een vrij pad nodig voor warmteafvoer.
- Het GBS negeren:Beveiligingslimieten moeten exact overeenkomen met de serie-parallelle celconfiguratie.
- Afmetingen negeren:Een batterij die aan de elektrische eisen voldoet, kan nog steeds niet te installeren zijn.
- Connectoren negeren:De stroomsterkte en mechanische pasvorm van de connector maken deel uit van het elektrische ontwerp.
- Bedrijfstemperatuur negeren:Zowel warme als koude omstandigheden kunnen het gedrag van de batterij veranderen.
Het probleem van alleen capaciteit
Een batterij met tweemaal de nominale capaciteit levert niet automatisch tweemaal de bruikbare systeemprestaties. Als de apparatuur een hoge piekstroom vereist en de geselecteerde cellen zijn ontworpen voor een lage ontlading, kan de spanning onder belasting aanzienlijk dalen.
Het alleen-spanningsprobleem
Het afstemmen van de nominale spanning is noodzakelijk maar niet voldoende. Twee pakketten met dezelfde spanning kunnen een zeer verschillende capaciteit, continue stroom, piekstroom, chemie, BMS en mechanische afmetingen hebben.
Het probleem met de vervangende lader
Een veelgemaakte fout bij het vervangen van de batterij is het behouden van de originele oplader. Loodzuur-, Ni-MH- en lithiumbatterijen gebruiken niet noodzakelijkerwijs dezelfde oplaadmethode.
De lader moet worden afgestemd op de spanning en chemie van de vervangende batterij.
Het behuizingsprobleem
Batterijontwerpers concentreren zich soms op de celopstelling en houden pas later rekening met de behuizing. Dit kan tot moeilijke compromissen leiden op het gebied van toegang tot connectoren, koeling, onderhoudsgemak en mechanische bescherming.
Het thermische bijzaakprobleem
Een pakket dat goed werkt tijdens een korte test, kan tijdens continu gebruik aanzienlijk verhitten. Thermisch gedrag moet daarom worden getest onder de reële of representatieve inschakelduur.
Het documentatieprobleem
Batterijsystemen vereisen duidelijke technische informatie. Het batterijmodel, de celconfiguratie, de spanning, de capaciteit, de BMS-limieten, het connectortype, de ladervereisten, de afmetingen en de installatierichting moeten consistent worden gedocumenteerd.
Wat moet een professionele batterijspecificatie bevatten?
Dankzij een professionele specificatie kunnen ingenieurs, inkoopteams, fabrikanten en apparatuurintegratoren vanuit dezelfde technische informatie werken.
| Specificatiegebied | Informatie om te definiëren | Waarom het ertoe doet |
|---|---|---|
| Scheikunde | LFP, NMC, LCO, NCA of een andere gedefinieerde chemie | Bepaalt de spanning en bedrijfskarakteristieken |
| Celformaat | 18650, 21700, 26650, etui, prismatisch of ander formaat | Heeft invloed op het mechanische en thermische ontwerp |
| Serieconfiguratie | Aantal cellen of groepen in serie | Definieert spanningsplatform |
| Parallelle configuratie | Aantal parallelle cellen of groepen | Definieert capaciteit en huidige capaciteit |
| Nominale spanning | Pack-spanning onder gespecificeerde omstandigheden | Moet overeenkomen met de architectuur van de apparatuur |
| Capaciteit | Nominale Ah-waarde en testomstandigheden | Definieert de capaciteit voor ladingsopslag |
| Ontlaadstroom | Continue en piekstroomlimieten | Zorgt voor geschiktheid voor de echte belasting |
| Laadstroom | Gespecificeerd laadstroombereik | Ondersteunt correct laadgedrag |
| GBS | Spanning, stroom, temperatuur, balancering, communicatie | Definieert de bescherming en systeeminterface |
| Afmetingen | Lengte, breedte, hoogte | Bevestigt fysieke installatiecompatibiliteit |
| Connector | Type stroom- en signaalconnector | Garandeert elektrische en mechanische compatibiliteit |
| Omgeving | Bedrijfs- en oplaadtemperatuur, vochtigheid, trillingen | Matcht het pakket met de toepassing |
| Vervoer | Toepasselijke test- en verzenddocumentatie | Ondersteunt conforme logistiek |
Begin met het belastingsprofiel van de apparatuur
Voordat u cellen selecteert, identificeert u de apparatuurspanning, gemiddelde stroom, maximale stroom, bedrijfsduur, standby-perioden en verwachte inschakelduur.
Voor door een motor aangedreven apparatuur moet de opstartstroom worden gemeten of berekend in plaats van geschat op basis van het gemiddelde verbruik van de motor.
Definieer het spanningsplatform
Kies een nominale spanning die past bij de elektronica van de apparatuur, de motorcontroller, de omvormer en de oplader.
Het seriecelaantal moet vervolgens worden berekend op basis van de geselecteerde chemie en het vereiste spanningsplatform.
Definieer de energiebehoefte
Schat het energieverbruik per dag of per cyclus op basis van de werkelijke inschakelduur. Houd vervolgens rekening met conversieverliezen, bruikbare ontladingsdiepte, temperatuureffecten en andere systeembeperkingen.
Definieer de stroomvereisten
Bepaal de hoogste verwachte stroomsterkte en hoe lang deze zal duren. Dit is vooral belangrijk voor motoren, compressoren, pompen, gereedschappen en mobiele machines.
Definieer fysieke beperkingen
Geef de beschikbare afmetingen van het batterijcompartiment en de bevestigingspunten op. De specificatie moet ook de locatie van de connector, de richting van de kabeluitgang, de toegang voor onderhoud, de ventilatieruimte en de montagerichting vermelden.
Definieer thermische vereisten
Vermeld de hoogste verwachte omgevingstemperatuur, de laagste verwachte temperatuur, de werkcyclus en de beschikbare koelomstandigheden.
Definieer de BMS-architectuur
Het BMS moet overeenkomen met het aantal cellen in serie, de huidige vereisten, de laadspanning, de temperatuursensoren, de balanceringsmethode en de communicatie-interface.
Definieer de oplaadvereisten
De exacte uitgangsspanning, stroom, connector en besturingsmethode van de lader moeten worden gedefinieerd voordat het batterijontwerp wordt afgerond.
Definieer kwaliteit en testen
Kwaliteitsprocedures kunnen celscreening, capaciteitstesten, interne weerstandscontroles, lasinspectie, isolatietests, BMS-functionele tests, laad-ontladingstests, maatinspectie en definitieve verpakkingsverificatie omvatten.
- Definieer de uitrusting:Identificeer spanning, gemiddelde belasting, piekbelasting, inschakelduur en gebruiksomgeving.
- Selecteer chemie:Vergelijk energie, vermogen, thermisch gedrag, cyclusvereisten en toepassingsgeschiktheid.
- Bereken celopstelling:Breng een serie- en parallelle configuratie tot stand op basis van de spannings- en capaciteitsvereisten.
- Specificeer huidige capaciteit:Definieer vereisten voor continue ontlading en piekontlading en de toegestane laadstroom.
- Ontwerp het GBS:Stem de beschermings-, balancerings-, detectie- en communicatiefuncties af op de roedel.
- Ontwerp thermisch beheer:Creëer een duidelijk warmtepad voor cellen en vermogenselektronica.
- Ontwerp de behuizing:Bevestig afmetingen, montage, ventilatie, bescherming en servicetoegang.
- Definieer opladen:Zorg ervoor dat de spanning, stroom, connector en besturingsgedrag van de lader overeenkomen met het pakket.
- Controleer de veiligheid:Bekijk elektrische isolatie, kortsluitbeveiliging, temperatuurbeveiliging en transportvereisten.
- Volledige validatie:Test het voltooide pakket onder representatieve elektrische, thermische, mechanische en omgevingsomstandigheden.
Wat moet een koper verstrekken voordat hij een configuratie op maat aanvraagt?
- Apparatuurspanning:Zorg voor nominale en toegestane bedrijfsspanning.
- Informatie laden:Geef de gemiddelde, maximale en opstart- of transiënte stroom op, indien van toepassing.
- Bedrijfsduur:Definieer de verwachte looptijd per cyclus en gebruiksfrequentie.
- Batterijcompartiment:Geef lengte, breedte, hoogte, bevestigingspunten en beschikbare koelruimte op.
- Connectorvereisten:Zorg voor stroomconnector- en communicatie-interfacevereisten.
- Oplaadsysteem:Definieer de spanning, stroom, connector en oplaadmethode van de lader.
- Omgeving:Vermeld de verwachte temperatuur, vochtigheid, trillingen, stof en blootstelling buitenshuis.
- Besturingsinterface:Bepaal of de apparatuur CAN, RS485, UART, Bluetooth of een andere communicatie-interface vereist.
Een op deze manier opgebouwde specificatie biedt een veel sterkere basis voor productmatching. Het verkleint ook de kans op het ontdekken van elektrische of mechanische incompatibiliteiten nadat de productie al is begonnen.
Veelgestelde vragen
Wat is het belangrijkste voordeel van een oplaadbare lithiumbatterij?
Oplaadbare lithiumbatterijen kunnen relatief hoge specifieke energie combineren met flexibele spannings- en capaciteitsconfiguraties. Ze worden gebruikt in veel draagbare, industriële, mobiliteits- en energieopslagtoepassingen.
Wat is het verschil tussen spanning en capaciteit?
Spanning beschrijft het elektrische potentieel van de batterij, terwijl capaciteit beschrijft hoeveel elektrische lading de batterij kan leveren onder gespecificeerde omstandigheden. De spanning wordt gemeten in volt en de capaciteit wordt normaal gesproken gemeten in ampère-uren.
Hoe wordt de batterij-energie geschat?
Een vereenvoudigde schatting is energie in wattuur gelijk aan de nominale spanning vermenigvuldigd met de capaciteit in ampère-uren. De daadwerkelijk bruikbare energie is afhankelijk van de ontladingsomstandigheden, de temperatuur, de limieten voor het batterijbeheer, de conversieverliezen en de gespecificeerde testmethode.
Wat betekent 10S3P?
10S3P geeft tien seriegroepen aan en drie parallelle cellen of groepen in elke seriepositie. De uiteindelijke spanning en capaciteit zijn afhankelijk van de spanning en capaciteit van de individuele cel.
Waarom is een GBS nodig?
Een BMS kan de spanning, stroom en temperatuur bewaken, de batterij beschermen tegen abnormale bedrijfsomstandigheden en de celbalancering in pakketten met meerdere cellen beheren. De exacte functies zijn afhankelijk van het batterijontwerp.
Kan elke lithiumchemie dezelfde oplader gebruiken?
Nee. De laadspanning en het laadgedrag zijn afhankelijk van de chemie en celconfiguratie. De lader moet worden afgestemd op het exacte accuspanningsplatform en de chemie.
Wat is C-tarief?
C-rate drukt de stroom uit ten opzichte van de batterijcapaciteit. Een ontlading van 1C voor een accu van 20 Ah komt bijvoorbeeld overeen met 20 A, afhankelijk van de gespecificeerde bedrijfsomstandigheden van de accu.
Waarom kan een accu met een hoge capaciteit toch ongeschikt zijn voor elektrisch gereedschap?
Capaciteit beschrijft de opgeslagen lading, maar elektrisch gereedschap kan een hoge momentane stroom vereisen. De cellen, onderlinge verbindingen, GBS, bedrading en connectoren moeten allemaal de vereiste piek- en continue ontladingsniveaus ondersteunen.
Wat is het verschil tussen LFP- en NMC-chemie?
LFP staat bekend om zijn sterke thermische stabiliteit en lange cycluskarakteristieken, terwijl NMC doorgaans wordt geselecteerd vanwege een hogere energiedichtheid en gebalanceerde vermogensprestaties. De juiste keuze hangt af van de apparatuurvereisten en de gebruiksomgeving.
Welke celformaten worden vaak gebruikt?
Veel voorkomende formaten zijn onder meer cilindrische, buidel- en prismatische cellen. Cilindrische formaten omvatten voorbeelden zoals 18650, 21700 en 26650. Het formaat heeft invloed op de mechanische lay-out, het thermisch beheer, de montage en het ontwerp van de behuizing.
Waarom is thermisch beheer belangrijk?
De stroom veroorzaakt warmte in cellen en elektrische componenten. Een te hoge temperatuur kan de prestaties, het oplaadgedrag, de veroudering en de veiligheid beïnvloeden. Daarom hebben krachtige accu's een geschikt thermisch pad nodig.
Kunnen lithiumbatterijen werken bij koud weer?
Ze kunnen werken binnen het temperatuurbereik dat voor de cel is gespecificeerd, maar koude temperaturen kunnen het beschikbare vermogen verminderen en de interne weerstand vergroten. Voor het opladen bij lage temperaturen kunnen ook beperkingen nodig zijn, afhankelijk van de chemie en het celontwerp.
Kan een oude loodzuurlader worden gebruikt met een lithiumbatterij?
Niet automatisch. Loodzuur- en lithiumbatterijen gebruiken verschillende laadgedrag en spanningsvereisten. Vóór gebruik moet worden bevestigd dat de lader compatibel is met de samenstelling van de vervangende batterij en de pack-spanning.
Welke veiligheidsvoorzieningen moet een accupakket hebben?
Afhankelijk van het ontwerp kunnen de beveiligingen overbelasting, overontlading, overstroom, kortsluiting, te hoge temperatuur, celonbalans en passende elektrische isolatie omvatten. Er kunnen ook zekeringen en andere beschermingscomponenten nodig zijn.
Welke documenten zijn mogelijk nodig voor internationaal batterijtransport?
Afhankelijk van het batterijtype, de transportmodus en het rechtsgebied kan de documentatie UN38.3-gerelateerde testinformatie, veiligheidsgegevens, transportbeoordelingen, verpakkingsspecificaties, labels en andere vereiste verzenddocumenten omvatten.
Hoe lang gaat een lithiumbatterij mee?
De levensduur varieert afhankelijk van de chemie, de ontladingsdiepte, de laad- en ontlaadsnelheid, de temperatuur, de opslagomstandigheden, de celkwaliteit en de pack-managementstrategie. Levensduurcijfers moeten altijd worden geïnterpreteerd in samenhang met de testomstandigheden waaronder ze zijn gemeten.
Wat zorgt ervoor dat de batterijcapaciteit in de loop van de tijd afneemt?
De capaciteit kan geleidelijk afnemen als gevolg van elektrochemische veroudering, hoge bedrijfstemperatuur, hoge stroomsterkte, diepe cycli, langdurig hoge laadtoestand en andere stressfactoren. Het exacte verouderingsgedrag is afhankelijk van de celchemie en de bedrijfsomstandigheden.
Waarom moeten cellen in balans zijn?
In serie geschakelde cellen kunnen in de loop van de tijd verschillende ladingstoestanden ontwikkelen. Balanceren helpt deze verschillen te verkleinen, zodat geen enkele individuele cel een spanningslimiet significant eerder bereikt dan de andere.
Kan een accupakket op maat worden gemaakt voor een specifieke machine?
Ja. Een op maat gemaakt pakket kan worden ontworpen rond spanning, capaciteit, celformaat, serie-parallelle configuratie, BMS, communicatie, connectoren, afmetingen van de behuizing, montage en omgevingsvereisten, op voorwaarde dat het resulterende ontwerp technisch gevalideerd is.
Welke informatie moet worden verstrekt voor een batterijproject op maat?
Nuttige informatie omvat apparatuurspanning, gemiddelde en piekstroom, inschakelduur, gebruiksduur, beschikbare batterijruimte, montagemethode, connectorvereisten, communicatie-interface, oplaadmethode, omgevingstemperatuur en verwachte blootstelling aan de omgeving.
Waarom moeten de accu en de lader als één systeem worden behandeld?
De lader bepaalt hoe de accu elektrisch wordt opgeladen, terwijl de chemie van de accu en het BMS bepalen welke laadomstandigheden acceptabel zijn. Als deze componenten niet op elkaar aansluiten, kan dit leiden tot slechte prestaties of onveilige omstandigheden.
Wat moet worden gecontroleerd voordat een batterij met een andere lithiumchemie wordt vervangen?
Controleer de nominale spanning, maximale laadspanning, laadstroom, ontlaadstroom, BMS-architectuur, compatibiliteit van de lader, fysieke afmetingen, connectoropstelling, thermische omstandigheden en het toegestane spanningsbereik van de apparatuurcontroller.
Hoe kan een betere batterijtechniek de systeemprestaties verbeteren?
De prestaties van de batterij zijn uiteindelijk het resultaat van veel onderling verbonden beslissingen. De celchemie bepaalt het fundamentele elektrochemische gedrag, maar de uiteindelijke batterij hangt net zo goed af van de serie-parallelle configuratie, het GBS, de elektrische aansluitingen, de lader, het thermische ontwerp, de behuizing en de apparatuurcontroller.
Dit is de reden waarom het selecteren van een batterij op basis van één getal zelden voldoende is. De spanning moet overeenkomen met de apparatuur. De capaciteit moet overeenkomen met de vereiste bedrijfsduur. Continu- en piekstroom moeten overeenkomen met het belastingsprofiel. Laadparameters moeten overeenkomen met de geselecteerde chemie. Thermisch ontwerp moet rekening houden met de werkelijke inschakelduur. Het GBS moet compatibel zijn met de exacte celconfiguratie.
De fysieke structuur is net zo belangrijk. Cilindrische cellen, buidelcellen en prismatische cellen bieden verschillende verpakkingsmogelijkheden. Het geselecteerde formaat moet in het batterijcompartiment passen en tegelijkertijd voldoende ruimte overlaten voor isolatie, aansluitingen, koeling, beveiligingselektronica en servicetoegang.
Toepassing heeft een grote invloed op het uiteindelijke ontwerp. Een klein elektronisch apparaat kan prioriteit geven aan compactheid en energiedichtheid. Een elektrisch gereedschap kan prioriteit geven aan een hoog ontladingsvermogen. Een elektrische scooter heeft mogelijk een balans nodig tussen energie en motorpiekstroom. Een industriële robot kan de nadruk leggen op herhaalde werkcycli en communicatie. Een stationair opslagsysteem kan de nadruk leggen op cyclusprestaties, thermische stabiliteit en monitoring.
Veiligheid moet onderdeel blijven van elke ontwerpfase. Bescherming tegen overbelasting, overmatige ontlading, overstroom, kortsluiting, te hoge temperatuur en celonbalans moet in de elektrische architectuur worden geïntegreerd in plaats van als een bijzaak te worden behandeld.
Transport en documentatie maken ook deel uit van de professionele batterijtechniek. Voor internationale zendingen kunnen gedefinieerde test-, verpakkings-, etiketterings- en transportdocumentatie nodig zijn, terwijl voor projectaanbestedingen duidelijke specificaties, tekeningen en inspectiegegevens nodig kunnen zijn.
Voor fabrikanten van apparatuur en systeemintegrators is de nuttigste aanpak om te beginnen met de werkelijke bedrijfsomstandigheden en vervolgens terug te werken naar de batterijconfiguratie. Dit creëert een duidelijker verband tussen de belasting van de apparatuur, de batterijchemie, de celopstelling, het GBS, de lader, het thermische systeem, de behuizing en het verwachte bedrijfsgedrag.
Een goed ontworpenLithium-ionbatterijis dus meer dan een groep oplaadbare cellen. Het is een gecoördineerd energiesysteem dat is ontworpen rond een specifieke elektrische belasting, omgevingsconditie, mechanische structuur, oplaadstrategie en beveiligingsarchitectuur.
Heeft u een lithiumbatterijconfiguratie nodig voor uw apparatuur?
Vcell-krachtondersteunt toepassingsspecifieke oplaadbare batterijoplossingen voor spanningsplatforms, cilindrische en andere celformaten, serie-parallelle configuraties, GBS-bescherming, connectoren, behuizingen en aangepaste pakketvereisten. Voor technische specificaties en projectbesprekingen kunt u terecht bijneem contact met ons op.
